Инструкция по USB GPS для магнитолы и навигации

Как сделать стабильный GPS в автомобиле через внешний USB приемник и JCarTools

Если штатная геолокация прыгает, долго ищет спутники или в городе теряет позицию, внешний USB GPS приемник с правильной настройкой NMEA часто дает более чистый трек для навигатора.

u-bloxu-centerNMEA 4.105-8 ГцJCarToolsПодмена GPS

Важно: в местах, где GPS сигнал физически глушится, программная настройка не восстановит спутники. В сложных условиях первый старт может занимать до 10 минут.

Что получитсяНавигация получает координаты от USB GPS, а JCarTools держит сервис в фоне.

Что нужноUSB GPS приемник, u-center на компьютере и USB-провод для автомобиля.

Оптимально для городаНачинайте с 5 Гц или 8 Гц. 10 Гц может быть плавнее, но иногда сильнее показывает случайные скачки.

Настройка USB GPS приемника в u-center

Перед подключением к автомобилю настройте приемник на компьютере. Откройте u-center, выберите COM-порт приемника в меню Receiver - Connection - COM*, затем установите скорость Receiver - Baudrate - 115200. После этого откройте View - Configuration View и проходите разделы по порядку.

ITFM: контроль помех

Откройте вкладку ITFM / Interference Detection. Включите Jamming / Interference Monitor. Тип антенны выберите active. После изменения нажмите Send внизу окна.

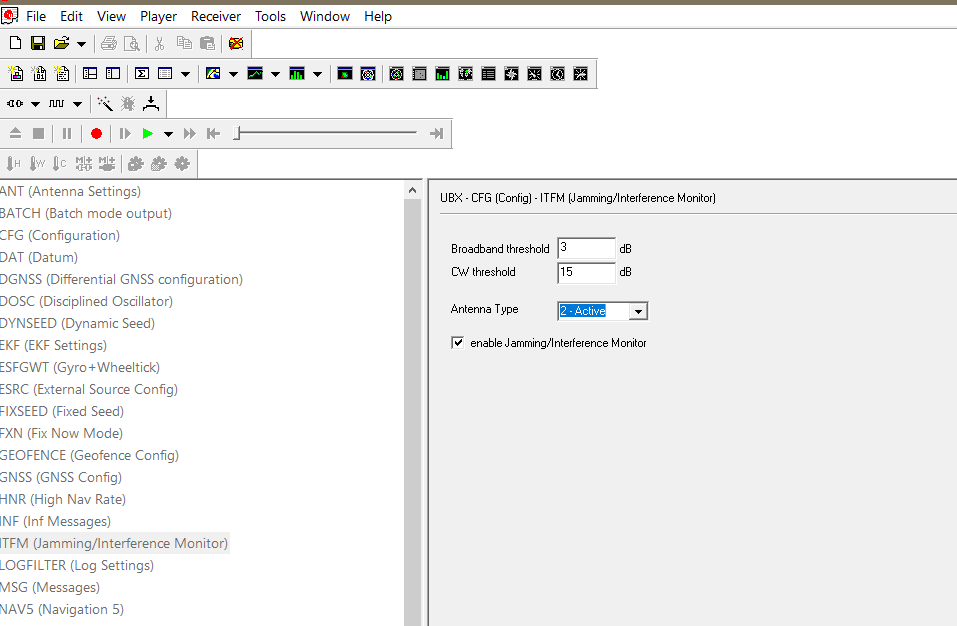

u-center ITFM interference detection settings — ITFM: контроль помех and active antenna selection.

NAV5: автомобильная динамика

Откройте вкладку NAV5. В поле Dynamic Model выберите Automotive. Это режим для транспорта, где быстро меняются скорость и направление. В Minimum Elevation поставьте 10-15 градусов, чтобы отсечь низкие спутники с плохим сигналом. Для PDOP Mask и TDOP Mask используйте 25. Нажмите Send.

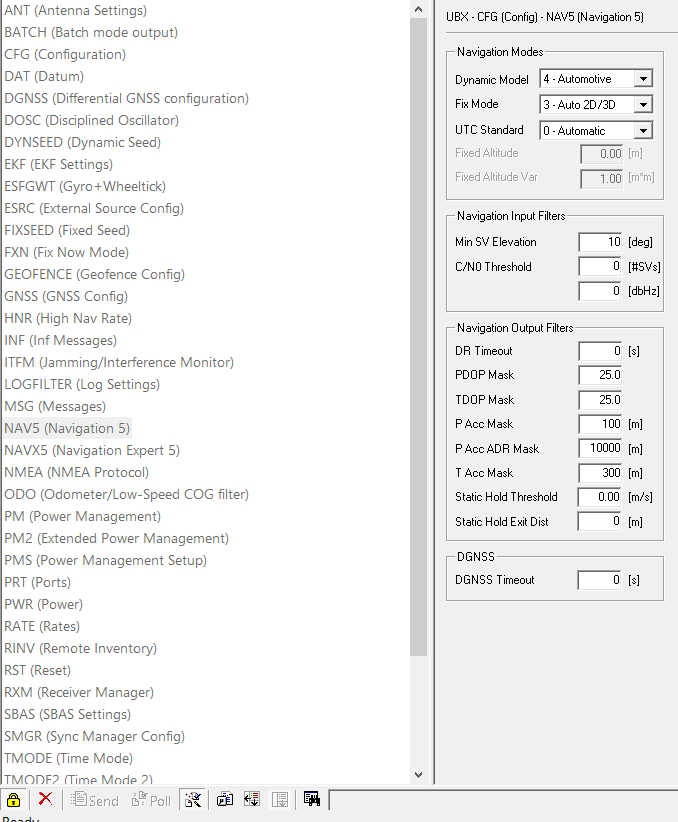

u-center NAV5 automotive dynamic model — NAV5: Automotive, Minimum Elevation 10-15, PDOP/TDOP 25.

NAVX5: фильтры входных данных

Откройте NAVX5 / Navigation Expert 5. В блоке Navigation Input Filters задайте Min C/N0 примерно 10-15 dBHz. Это минимальное отношение сигнал/шум, ниже которого спутник исключается из решения. Включите AssistNow Autonomous для ускорения холодного старта и Acknowledge Aiding Input. Нажмите Send.

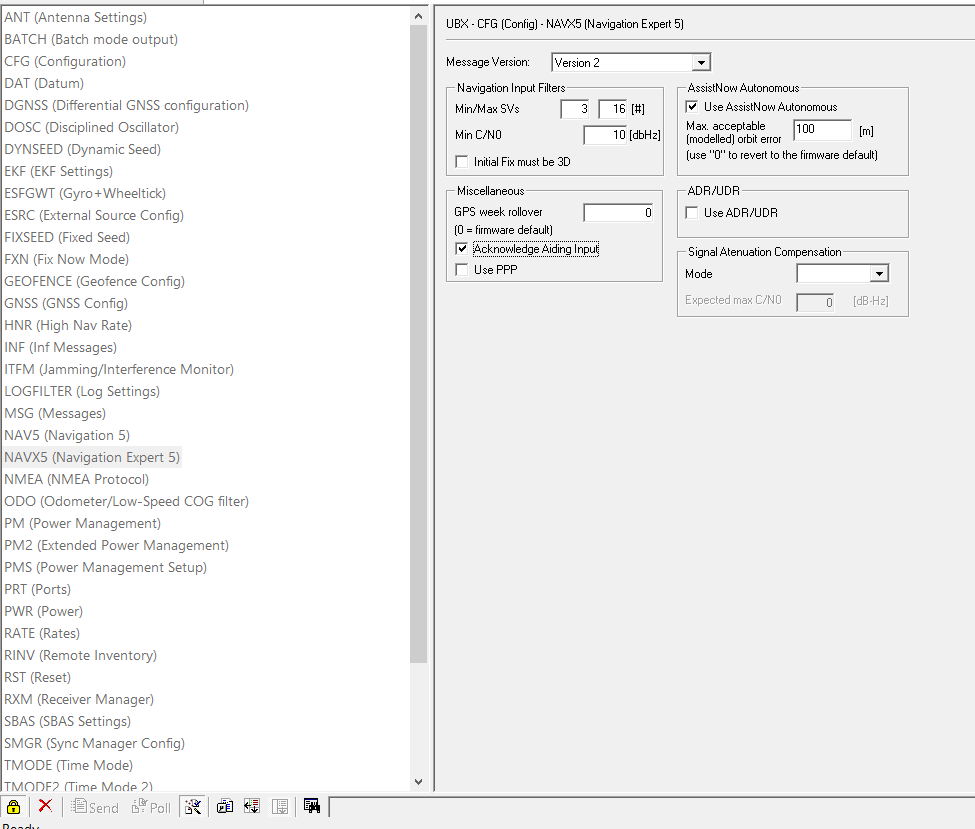

u-center NAVX5 navigation input filters — NAVX5: фильтрация слабых спутников и AssistNow Autonomous.

NMEA: версия протокола

Откройте вкладку NMEA / NMEA Protocol. Проверьте, чтобы NMEA Version была 4.10. Если версия ниже, Galileo может работать некорректно. Нажмите Send.

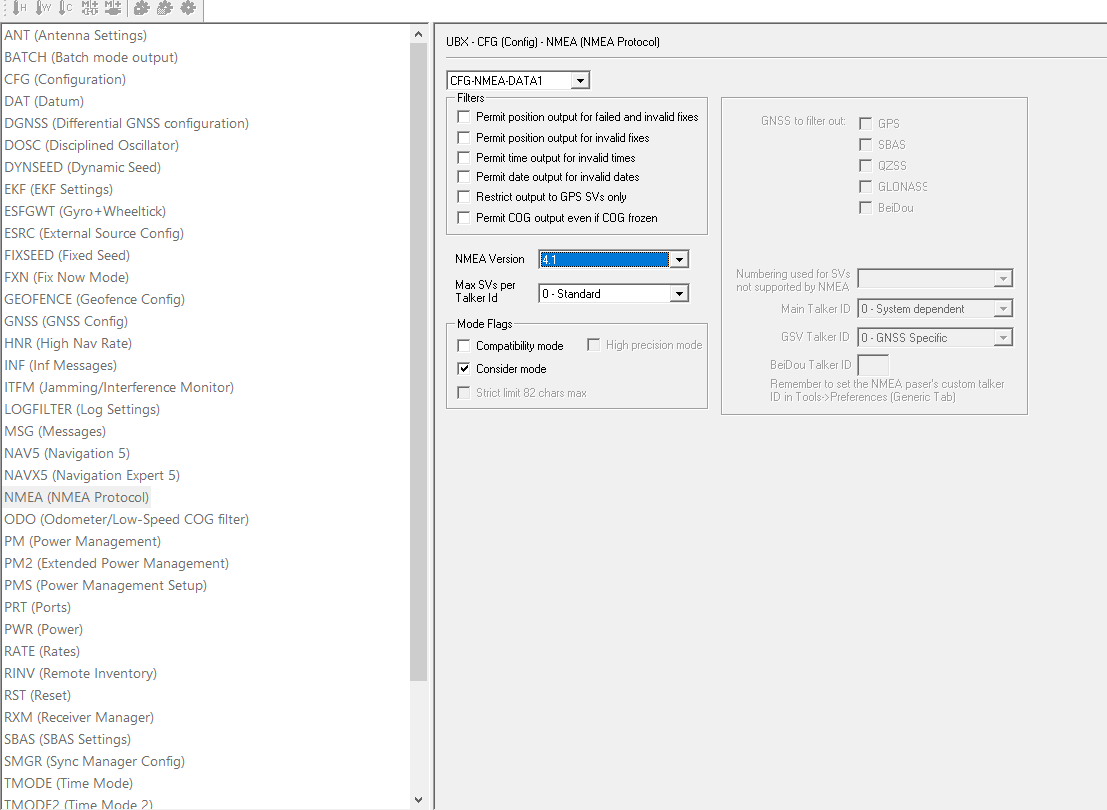

u-center NMEA protocol version 4.10 — NMEA: версия 4.10 для современных спутниковых систем.

RATE: частота обновления

Откройте RATE. Этот параметр задает, как часто приемник измеряет и обновляет координаты. Для 5 Гц установите Measurement Period 200 ms, для 10 Гц - 100 ms. Для города лучше начинать с 8 Гц / 125 ms или 5 Гц / 200 ms. Нажмите Send.

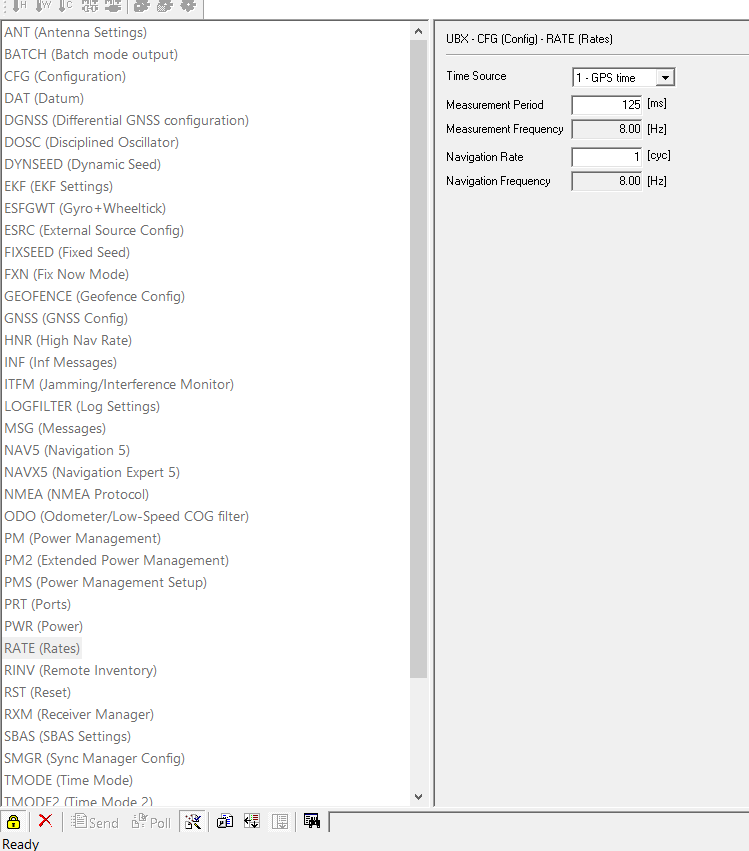

u-center RATE measurement period — RATE: рекомендуемые значения 5 Гц, 8 Гц или 10 Гц.

SBAS: поправки

Откройте SBAS. Для России выберите SDCM. Включите Apply SBAS Correction Data и Apply Integrity Information. Нажмите Send.

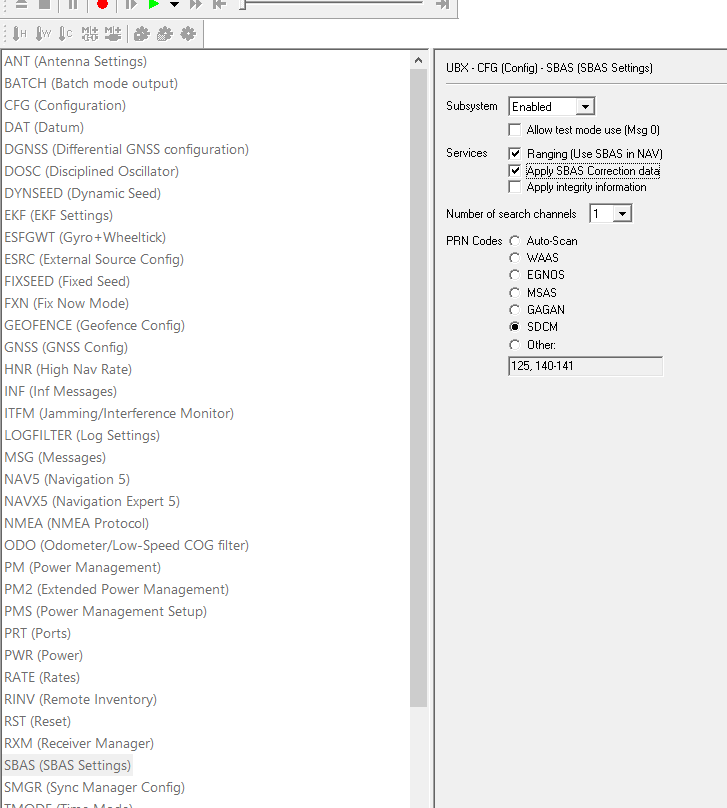

u-center SBAS SDCM correction settings — SBAS: SDCM и применение корректирующих данных.

PRT: USB и протоколы

Откройте PRT / Port. Для USB в Protocol In оставьте UBX + NMEA, а в Protocol Out оставьте только NMEA. Навигация и JCarTools используют NMEA; лишние протоколы дают ненужную нагрузку. Для UART1 Baudrate поставьте 115200. Нажмите Send.

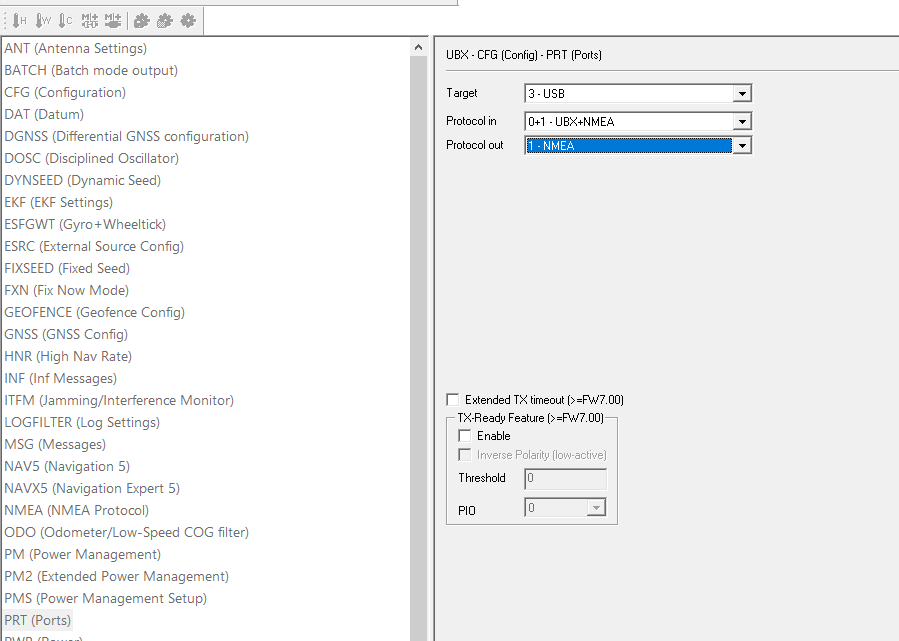

u-center PRT USB NMEA protocol output — PRT: USB, вход UBX + NMEA, выход только NMEA.

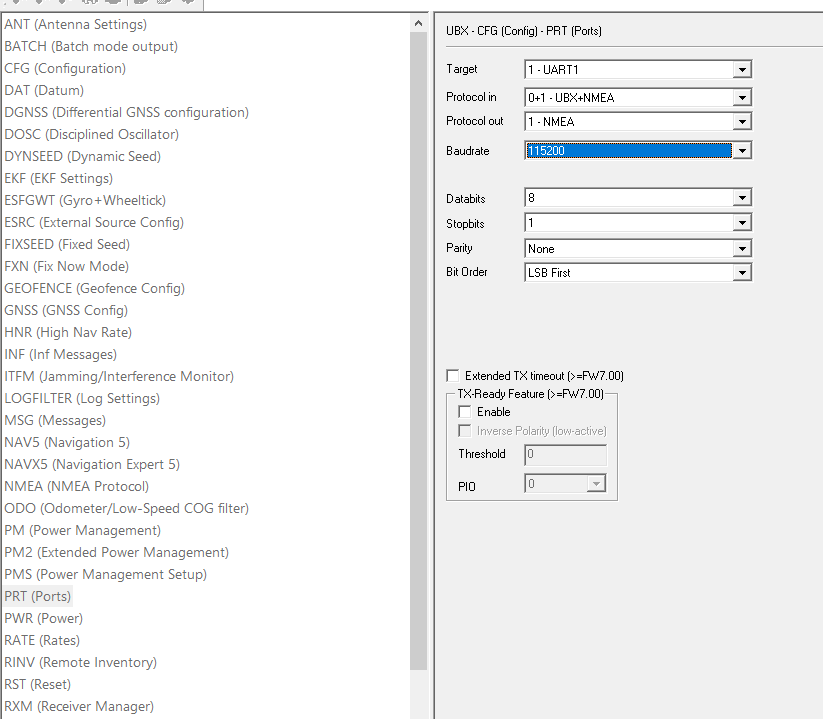

u-center PRT UART baudrate 115200 — PRT: UART1 Baudrate 115200.

PMS: питание

Откройте PMS и выберите FULL POWER. Для автомобильной навигации стабильность приема важнее экономии питания. Нажмите Send.

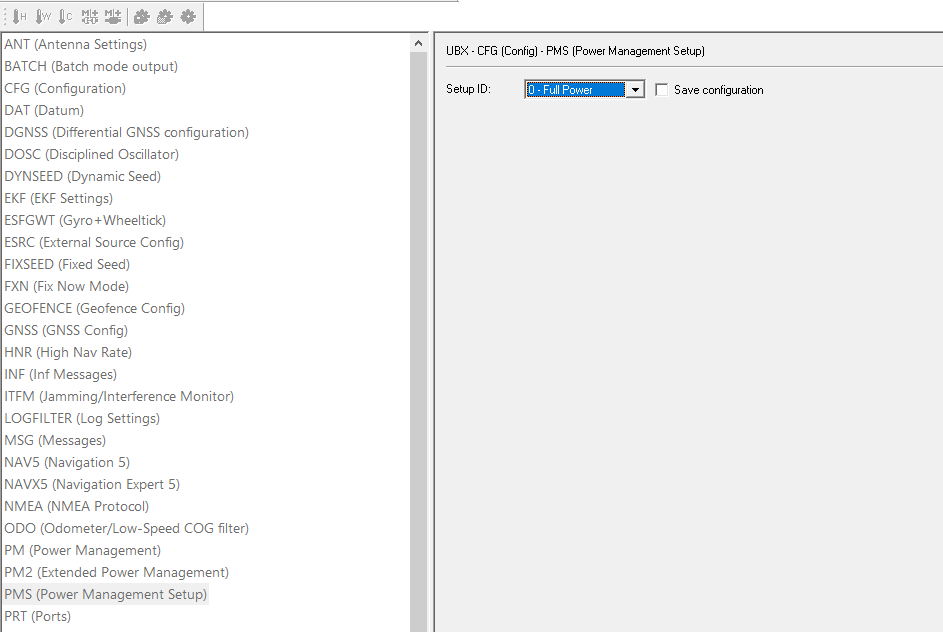

u-center PMS full power mode — PMS: режим FULL POWER.

CFG: сохранение настроек

Откройте CFG / Configuration. Выберите Save current configuration. Чтобы выбрать два хранилища, зажмите Shift и отметьте BBR и Flash. BBR хранит настройки до отключения питания, Flash сохраняет их постоянно. Нажмите Send. Для сброса выберите Revert to default configuration и нажмите Send.

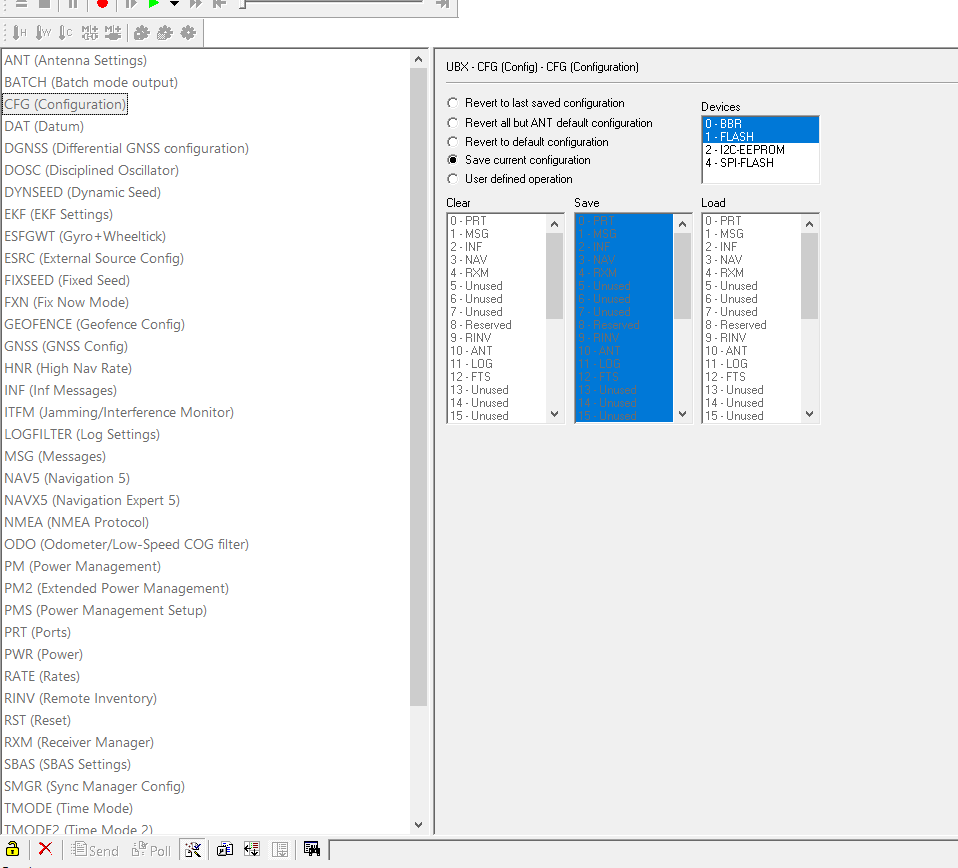

u-center CFG save current configuration to BBR and Flash — CFG: сохранение текущей конфигурации в BBR и Flash.

После каждого раздела нажимайте Send. Без финального сохранения в CFG - Flash приемник может потерять настройки после перезагрузки.

Настройка в автомобиле: JCarTools

After configuring the receiver, connect USB GPS to the car USB port. In JCarTools, open Other settings, enable Подмена GPS autostart, open Settings and select the USB tab. Set the same baudrate as the receiver, usually 115200, then press Start.

После запуска проверьте статус внизу окна: два круглых индикатора должны стать зелеными, а в строке последнего пакета должны начать появляться GPS-данные. Если кружки серые или координаты не идут, проверьте скорость USB, NMEA и подключение приемника.

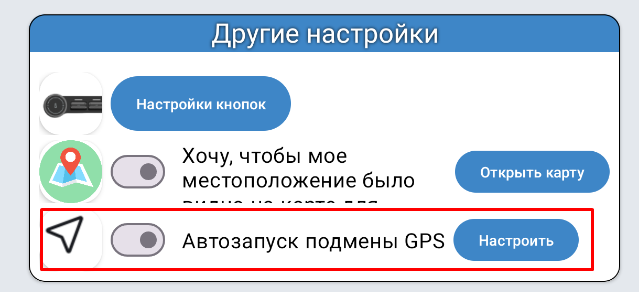

Автозапуск подмены GPS в JCarTools — JCarTools: Подмена GPS autostart item.

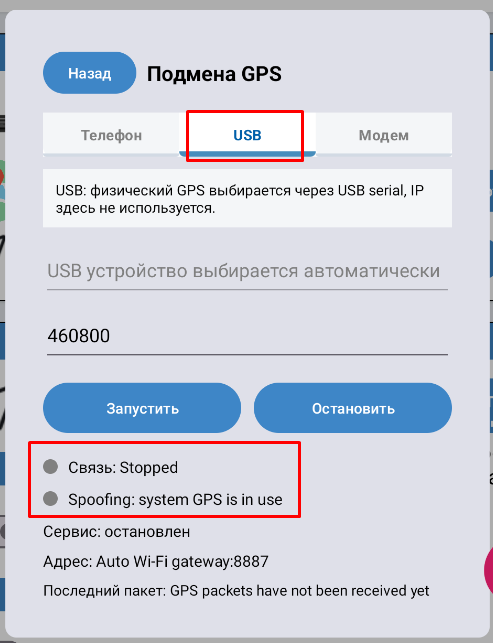

USB режим подмены GPS в JCarTools — JCarTools: вкладка USB, кнопки «Запустить» и «Остановить», статусы связи и подмены GPS.

Если координаты не пошли

Проверьте скорость

Скорость в JCarTools должна совпадать со скоростью приемника. Для этой инструкции обычно используется 115200.

Проверьте NMEA

В Protocol Out оставьте NMEA. Если приемник отправляет только UBX, навигация и JCarTools могут не увидеть координаты.

Дайте приемнику время

Первый старт, подземная парковка, плотная застройка и плохое расположение антенны могут задержать фиксацию спутников до 10 минут. Там, где GPS глушится, программная настройка не поможет.
